北京磐創科技的PCTG-9011H型智能網關是一款功能明確、隔離保護完善、安裝便捷的工業協議轉換網關，非常適合在同時存在Profibus和Profinet的混合自動化網絡中使用。它在Profibus總線側可配置為主站或從站，在Profinet網絡側僅作為從站設備。

1、主要功能模式：

    ◆ Profibus主站模式： 將Profibus DP從站設備接入Profinet網絡。

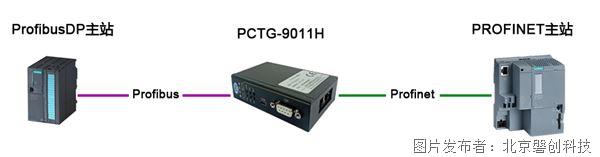

    ◆ Profibus從站模式： 作為PN/DP耦合器使用，實現Profinet主站與Profibus主站之間的數據交換。

 2、產品特點

        ◆ 支持Profibus DPV0、DPV1從站協議。

        ◆ Profibus傳輸速率最高達 3Mbps。

        ◆ 并支持Profibus PA設備所需的45.45k/93.75k波特率。

        ◆ Profibus端采用2500Vrms高速磁耦隔離。

        ◆  Profibus、以太網、電源三端電氣隔離。

        ◆ 所有端口具備抗 600W 雷電、浪涌保護能力。

        ◆ 供電電壓 DC 7V ~ 36V (也可通過USB接口供電)。

        ◆ 功耗 ≤ 2W。

        ◆ 支持反接、過壓、過流、過熱保護。

        ◆ 提供獨立的USB配置接口。

        ◆ 具備狀態LED指示燈，便于實時監控。

        ◆ 內置獨立看門狗，增強設備抗干擾能力。

        ◆ 外形尺寸： (L×W×H) 92×62×28.5mm。

        ◆ 安裝方式：35mm DIN 導軌。

        ◆ 重量：約 208克。

3、通訊參數

    PROFINET

        ◆ 兩個 RJ45接口，內置交換機。

        ◆ 支持PROFINET RT (I/O device)協議。

        ◆ 10/100 Mbps, Auto MDI/MDIX。

    Profibus DP

        ◆ 主站模式緩存輸入數據：1024字節；輸出數據：1024字節；參數數據：4096字節。

        ◆ 從站模式緩存最大輸入數據：244字節；最大輸出數據：244字節；最大用戶參數：244字節。

       ◆ 支持波特率：9.6K, 19.2K, 45.45K, 93.75K, 187.5K, 500K, 1.5M, 3Mbps。
